么是LVDT位移传感器？

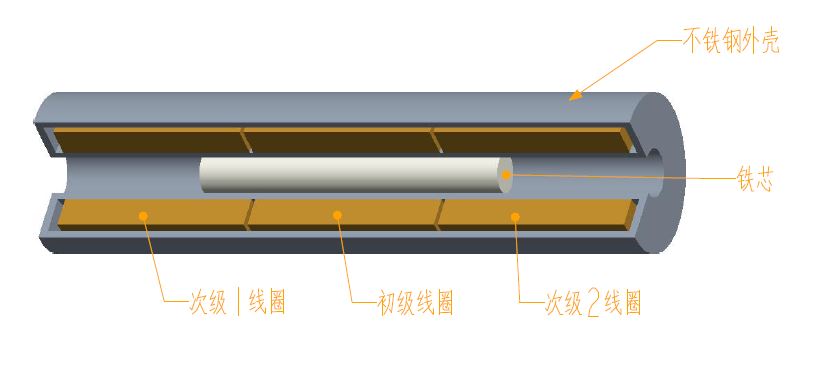

LVDT（Linear Variable Differential Transformer）是一种非接触式线性位移测量传感器，具有结构简单、精度高、寿命长等优点，广泛应用于工业自动化、液压控制、汽车检测等场合。
LVDT选型要素一览
选型前先明确几个核心问题：
| 项目 | 说明 |
|---|---|
| ️ 量程范围 | 你需要测量的最大线性位移是多少？（如被测对象最大变化位移） |
| ️ 安装空间 | 现场能容纳的传感器尺寸？是否有限制直径或长度？ |
| ️ 工作环境 | 是否高温？有水/油/灰尘？有强震动？ |
| ️ 输出信号 | 是接PLC、数显表还是上位机？交流信号？模拟信号？RS485？ |

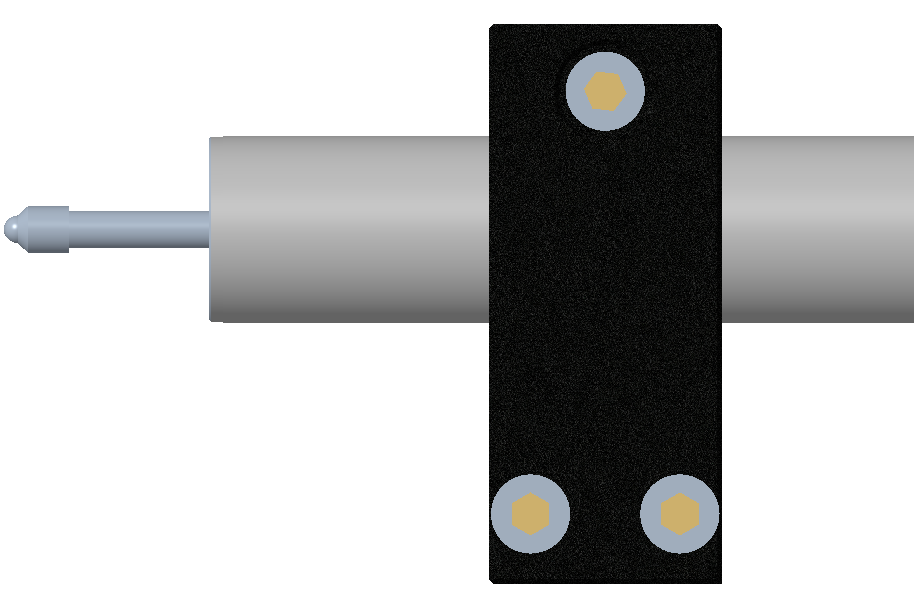

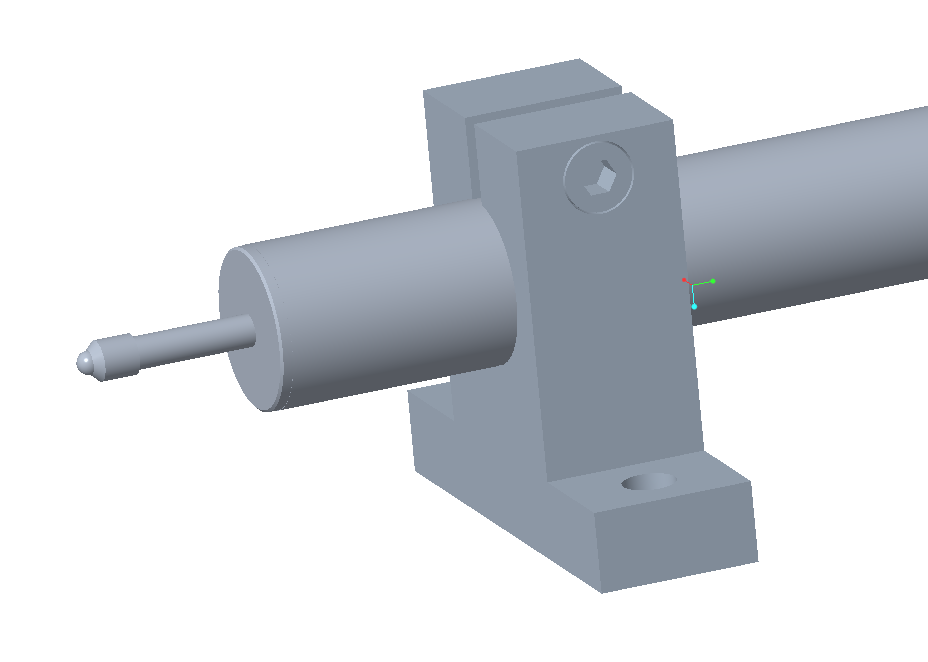

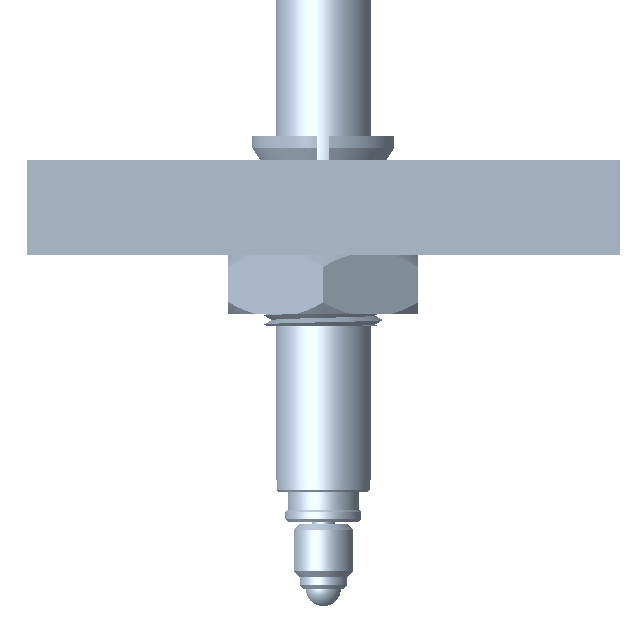

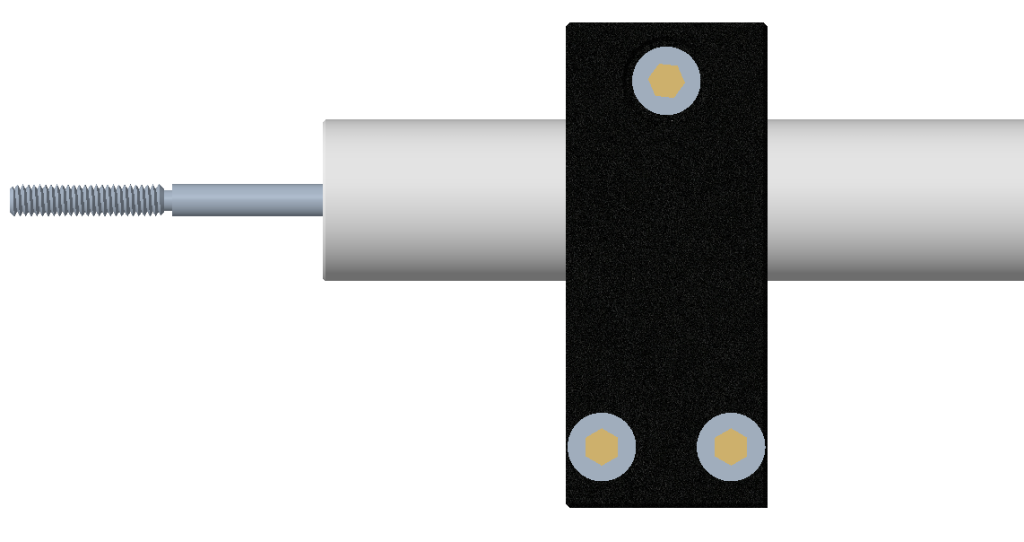

| ️ 安装方式 | 法兰固定？夹具固定？螺纹连接？定制结构？ |
| ️ 回弹功能 | 是否需要探杆自动回位？需要带弹簧或气动回弹？ |
常见类型LVDT推荐及选型建议

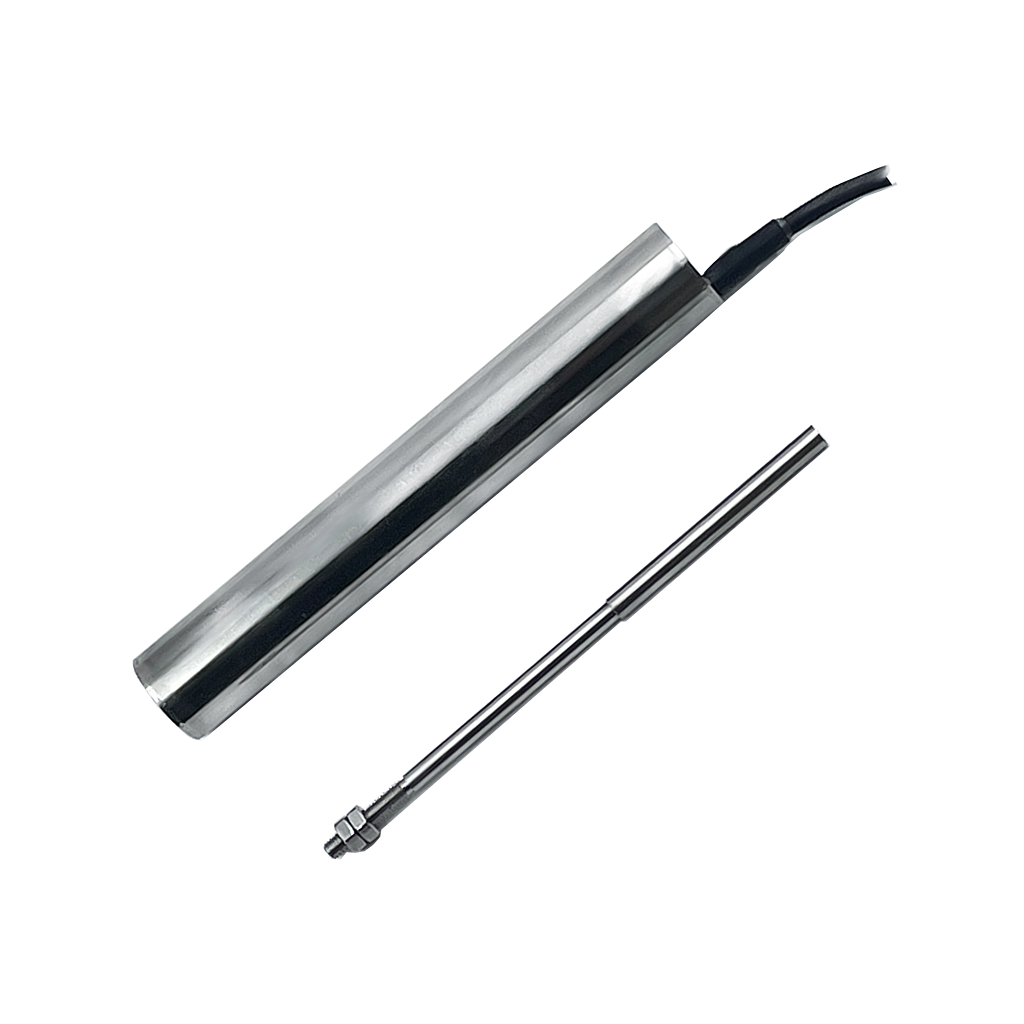

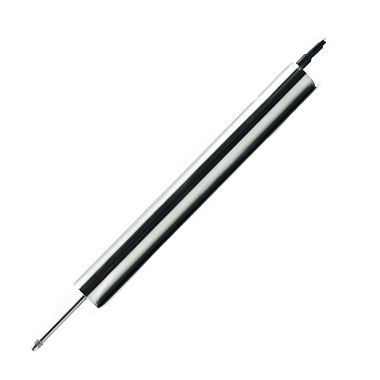

① 拉杆式 LVDT
结构：可伸缩式探杆，轴向运动
特点：通用型、易于安装、性价比高
应用：液压缸监测、机床检测、位移反馈
选型建议：适合大部分标准场景，行程范围 1mm~500mm 均可选。
② 回弹式 LVDT
结构：内置弹簧，探头自动回位
特点：无需外部驱动，适合单方向快速测量
应用：测量平台、来料检测、自动化设备
选型建议：适用于不方便手动或机构驱动复位的场景。

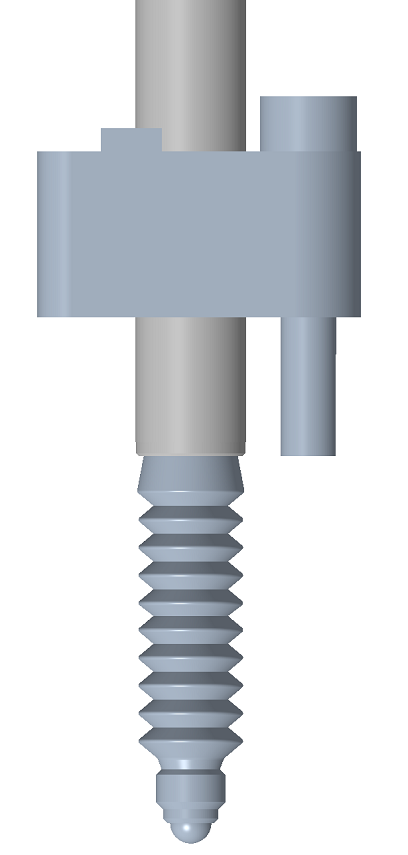

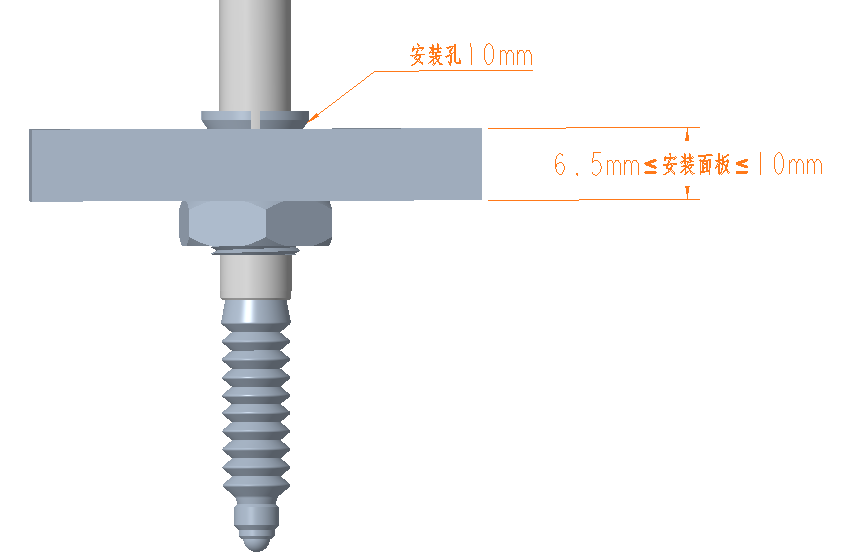

③ 笔式/笔形 LVDT
结构：微型封装，直径小、长度短
特点：适合狭小空间，重量轻，精度高
应用：汽车检测、小型仪器、科研装置
选型建议：空间极限场合首选，如夹具、运动平台等。

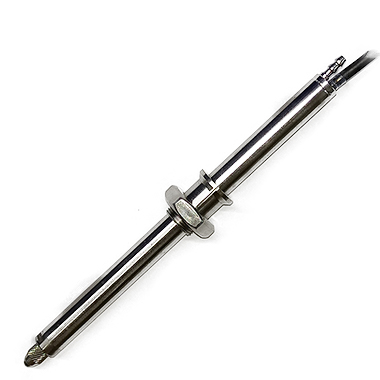

④ 气动式 LVDT
结构：集成气缸推动探杆伸缩
特点：自动进出位移测量，适合重复检测
应用：自动测量站、检验工位、流水线
选型建议：搭配气源系统使用，节省人工操作时间。

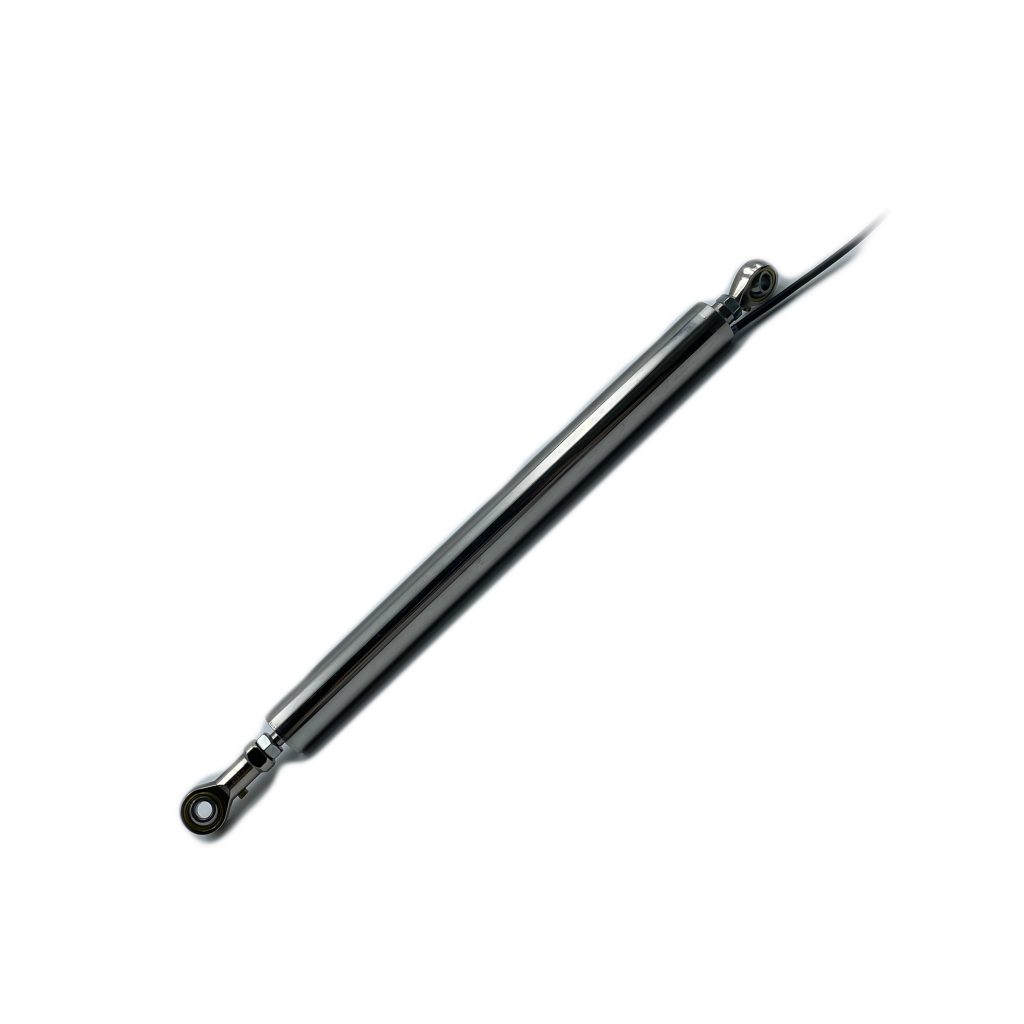

⑤ 铰链式 LVDT（旋转结构）
结构：带旋转铰链，测量角度位移或特定位置
特点：非标准工况，结构可调
应用：阀门位移反馈、特殊安装结构
选型建议：结构特殊可定制，提供安装尺寸图更准确。
信号输出选型指南
| 输出类型 | 说明 | 使用建议 |
|---|---|---|
| AC输出 | 原始差动信号，需配信号调理器 | 精度高，成本低，需外部处理 |
| 0~5V、0~10V | 电压输出，易接入模块 | 传输距离短，抗干扰一般 |
| 0~20mA、4~20mA | 电流环输出，抗干扰强，远传稳定 | 工业现场最常用 |
| RS485 | 数字通信 | 智能设备、系统集成首选 |
一图看懂选型流程
需求确认 ➜ 确定量程 ➜ 安装结构 ➜ 环境条件 ➜ 输出信号 ➜ 选择类型 ➜ 是否定制
常见选型误区
选型只看量程 → 忽视环境、安装和信号
输出信号选错 → 接口不兼容，需返工
尺寸忽略现场限制 → 装不下/撞限位
低估环境恶劣程度 → 传感器寿命缩短
专业定制选型服务
如有以下情况，建议您选择非标定制：
特殊温度/震动/腐蚀环境
空间安装受限或无标准接口
特殊输出信号或通信协议
行程超长、带导向或复合结构
欢迎联系我们工程师团队，免费提供选型建议与定制方案。
